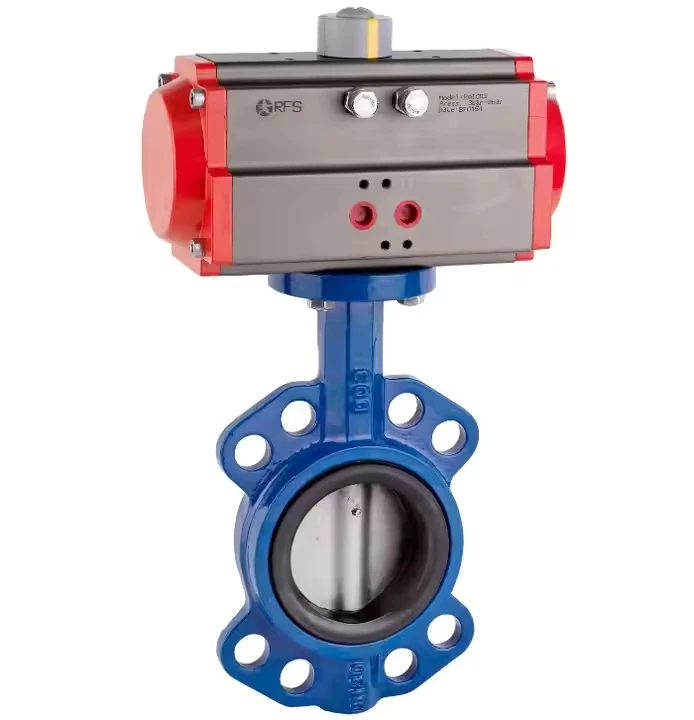

Pneumatik -Butterfly -Ventil
Eine Mittellinie - versiegeltes Schmetterlingsventil
Erhältlich in Wafer- und Flansch -Typ -Designs
Es wird in Wasserversorgung, Entwässerung und Gas weit verbreitet verwendet
Funktionen
Pneumatik -Butterfly -Ventil
Produktübersicht
Das pneumatische Butterfly -Ventil integriert einen pneumatischen Aktuator mit einer Mittellinie - versiegeltem Schmetterlingsventil. Erhältlich in Wafer- und Flansch -Typ -Konstruktionen wird es in der Wasserversorgung, Entwässerung und Gasleitungen in Branchen wie Lebensmitteln, Arzneimitteln, Chemikalien, Erdöl, Strom, Textilien und Papierherstellung häufig verwendet, um den Flüssigkeitsfluss zu regulieren.
Hauptkomponentenmaterialien
| Komponente | Material |
|---|---|
| Ventilkörper | Duktiler Stahl + NBR, Gussstahl + NBR, Edelstahl + NBR |
| Scheibe | Graues Gusseisen, duktiles Stahl, Gussstahl, Edelstahl oder individuelle Materialien |
| Stängel | 2CR13, Edelstahl |
| Versiegelungspackung | O - Ringe, flexibler Graphit |
Wichtige technische Parameter
| Nenndurchmesser (DN) | DN50 - DN800 |
| Nenndruck (PN) | 0,6 MPa|1,0 MPa|1,6 MPa |
| Versiegelungstestdruck | 0,66 MPa|1,1 MPa|1,76 MPa |
| Kraftstestdruck | 0,9 MPa|1,5 MPa|2,4 MPa |
| Temperaturbereich | NBR: -30 Grad bis +80 Grad |
| Anwendbare Medien | Wasser, Luft, Erdgas, Öl und leicht ätzende Flüssigkeiten |
| Leckquote | Entspricht dem GB/T 13927-92 Standard |
| Betätigungsmethode | Pneumatisch |
| Aktuatorserie | GT, AT, AW -Serie (Single/Double - Schauspielspneumatische Aktuatoren) |
| Steuermodus | Ein/Aus -Steuerung, 4–20 mA Analog Signalsteuerung |
Technische Parameter von Aktuator
| Aktuatormodell | GT, AT, AW -Serie (Single/Double - Schauspielspneumatische Aktuatoren |
| Luftversorgungsdruck | 0,4–0,7 MPa |
| Luftzerichtgröße | G1/4", G1/8", G3/8", G1/2" |
| Umgebungstemperatur | -30 Grad bis +70 Grad |
| Betätigungstyp | Single - Handlung oder Double - Schauspiel |
| Optionales Zubehör | Positionierer, Magnetventile, Luftfilterregulatoren, Sperrventile, Grenzschalter, Positionsender, Handradmechanismen usw. |
FAQ
F: Wie lange Lieferzeit?
A: Es hängt von Ihrer Bestellmenge ab. Normalerweise dauert es 15 bis 25 Tage für unsere regulären Produkte.
F: Bieten Sie einzelne Muster an?
A: Ja, sehr schön, Beispielbestellung zu bekommen. Für Details wenden Sie sich einfach an Online -Service.
F: Sind OEM- oder ODM -Dienste verfügbar oder nicht?
A: Ja, natürlich haben wir ein leistungsstarkes technisches Team zur Unterstützung. Senden Sie uns einfach Proben oder Zeichnungen an uns, wir können für Sie zitieren.
F: Kann verschiedene Port -Thread -Typen auswählen?
A: Ja, natürlich haben wir ein leistungsstarkes technisches Team zur Unterstützung.
Sie können also RC, G, Pt, NPT, NPTF oder andere auswählen, basierend auf 300 PCs -Bestellmenge.
(3V110-M5, 3V120-M5, 3V110-06, 3V120-06, 3V210-06, 3V220-06, 3V210-08, 3V220-08, 3V310-08, 3V320-08, 3V310-10, 3V320-10, 3V410-15, 3V420-15 solenoid valves, 7mm hole and 8mm Magnetspulen der Lochdurchmesser, Pilotklotz und Din43650a, Din43650b, Din43650C -Steckverbinder)
